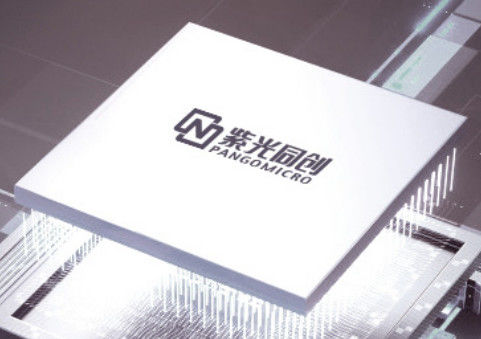

PGL12G

PGL12G ist ein leistungsarmes, kostengünstiges FPGA-Produkt.

I. Grundparameter

• Prozess: Nutzt die 40nm CMOS-Technologie, einen ausgereiften und leistungsarmen Prozessknoten.
• Kernspannung: Bis zu 1,1 V, was zu einer weiteren Verringerung der Leistung beiträgt

II. Eigenschaften der

• Anzahl der Benutzer-IOs: Unterstützt bis zu 308 Benutzer-IOs, um die Bedürfnisse komplexer Designs zu erfüllen.
• Spannungsstandards: Unterstützt mehrere Spannungsstandards, darunter 1.2V, 1.5V, 1.8V, 2.5V und 3.3V, und passt sich verschiedenen Schnittstellen und Schaltkreisanforderungen an.
• Schnittstellenstandards: Kompatibel mit mehreren Schnittstellenstandards wie HSTL, SSTL, mipiD-PHY, LVDS, MINI-LVDS, SUB-LVDS, SLVS, TMDS,Sicherstellung der Kompatibilität mit verschiedenen Peripheriegeräten und Speichergeräten.

III. Konfigurationsfähige Logikmodule (CLM)

• Struktur: Jedes CLM besteht aus 4 multifunktionalen LUT5s (Look-Up Tables) und 6 Registern, die flexible logische Konfigurationsmöglichkeiten bieten.
• Funktionen: Unterstützt schnelle Carry-Lookahead-Arithmetische Logik, verteilte RAM-Modi und Kaskadenketten, wodurch die Rechen- und Datenverarbeitungsfähigkeiten des FPGA verbessert werden.

IV. Speicherressourcen

• DRM (Dedicated RAM Modules): Bietet 18Kb Speicherplatz, konfigurierbar als zwei unabhängige 9Kb-Blöcke. Unterstützt verschiedene Betriebsmodi, einschließlich Single-Port-RAM, Dual-Port-RAM,einfacher Doppelport-RAM, ROM und FIFO-Modi, die unterschiedliche Speicherbedürfnisse in allen Anwendungen erfüllen.
• Verteilte RAM und Block-RAM: Bietet eine bestimmte Menge an verteilter RAM und Block-RAM-Ressourcen für die Speicherung temporärer Daten und die Implementierung komplexer Logikfunktionen.

V. Hardcore-Ressourcen

• Speichercontroller (HMEMC): Ein integrierter Speichercontroller für einen effizienten Datenaustausch mit externen Speichergeräten.
• Analog-Digital-Konverter (ADC): Integriertes ADC-Modul zur Umwandlung analoger Signale in digitale Signale, geeignet für Anwendungen, die eine analoge Signalverarbeitung erfordern.

VI. Weitere Merkmale

• Konfigurationsmodi: Unterstützt mehrere Konfigurationsmodi für eine flexible Einrichtung basierend auf den Anforderungen des Benutzers.
• Sicherheitsmerkmale: Bietet Bitstream-Verschlüsselung und Device ID (UID) -Funktionen zum Schutz von Benutzerentwürfen.
